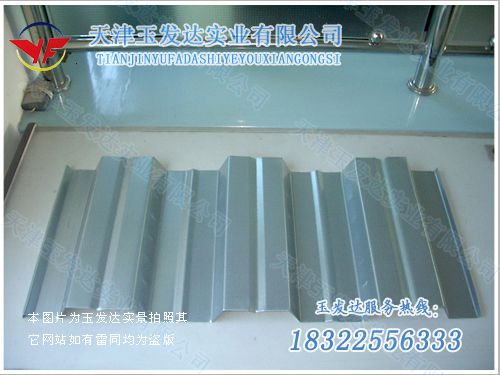

YFDB70-200-
600楼承板采用镀锌钢板经辊压冷弯成型,用于楼层楼面板,具有波峰大、强度高的特点,安装时铺置点焊钢筋网后与混凝土现场浇灌结合,粘合性好。600
楼承板钢板,板厚(0.70mm-1.2mm),每平方米压型板重(10.46kg/m2),惯性矩I(43.24cm4/m),截面抵抗矩 W(12.35cm3/m)。
YFDB70-200-
600楼承板特点:
1、节省大量临时性模板,省去全部或部分模板支撑。
2、减少混凝土用量,减轻结构的永久荷载,对高层建筑与地震区有更重要的意义。
3、在运输、堆放、安装方面均节省大量劳动力.减少工作量。
4、便于铺设通信、电力、采暖等管线,并且可以铺设保温、隔音、隔热、隔振等材料、改善楼面性能。
5、充分发挥钢的良好的抗拉强度和延性及混凝土优良的抗压强度和较大的刚度,由于和混凝土的结台提高钢材的整体屈曲和局部屈曲性能。
6、作为受拉钢筋使用,减少钢筋的制作和安装工作。
7、提供各种工种的工作平台,实现立体作业,加快进度、缩短工期。
板型数据:
波高(mm) | 波距(mm) | 有效宽度(mm) | 展开宽度(mm) |
48 | 200 | 600 | 1000 |
截面数据:
厚度(mm) Thickness | 截面惯性矩 (cm4/m) Moment of inertia | 截面抵抗矩 (cm3/m) Section of modulus |
0.75 | 40.54 | 11.5 |
0.9 | 48.65 | 13.9 |
1.0 | 54.09 | 15.44 |
1.2 | 64.68 | 18.53 |
